vision transformer

transformer的自注意力机制解读

本质上是对RNN无法实现并行计算的一种改进（并且这种改进本质上就是通过简化的举证乘法来实现的）

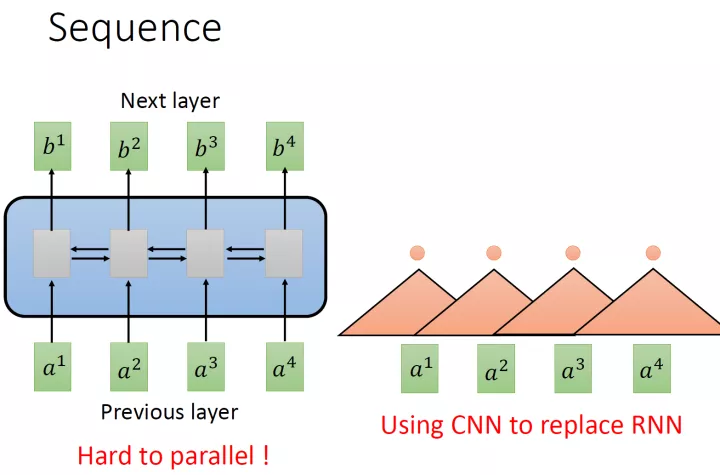

使用RNN（单向或者双向）去处理sepuence—to—sepuence时，对于输入序列输出为序列，在双向RNN的情况在，对于每一个输出序列中的元素都是和全部的相关的，但是对于RNN中存在一个问题，不便于实现并行优化。要计算必须逐个处理。

因此提出自注意力机制的思想就是：希望对于输出变量和每一个都相关（也就是能够看到每一个序列，并且还希望即可向前看又能够向后看），并且希望他是能够进行并行计算的。

实现方式：在query，key，value的基础上通过矩阵运算实现。

首先，对于输入序列进行embeding得到相应的嵌入编码，然后对于每一个向量，与三个transformation矩阵相乘得到 query 、key 、value 。

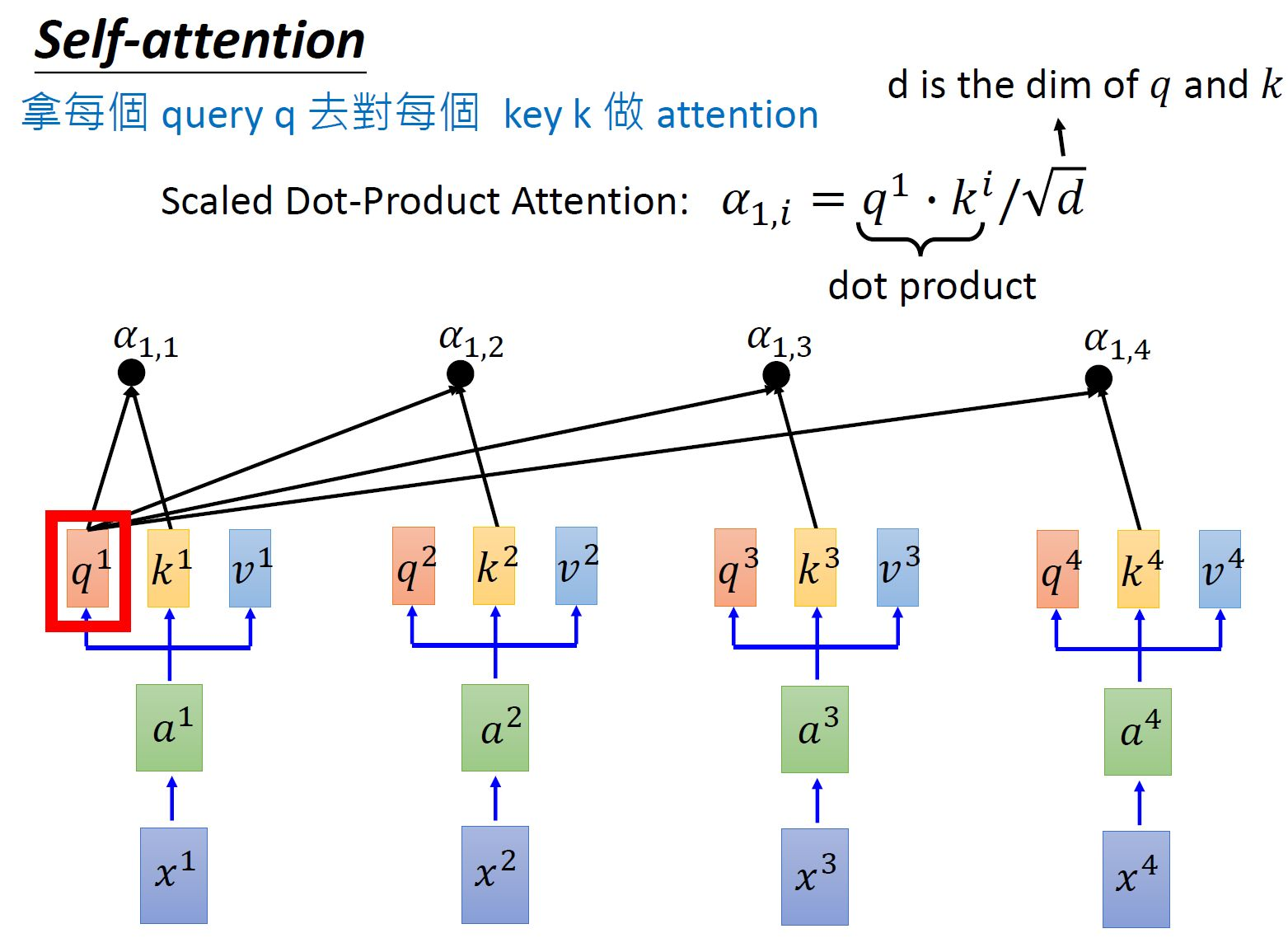

在此基础上进一步计算attention值（本质上就是在计算两个向量之间的相似性，相似性越大，那么在对当前向量进行预测是，就应该对其他向量赋予更加多的注意力），计算方式就是简单的向量内积，只需要计算一个权值。

$\alpha_{1,i}=q^1\cdot k^i/\sqrt{d}$

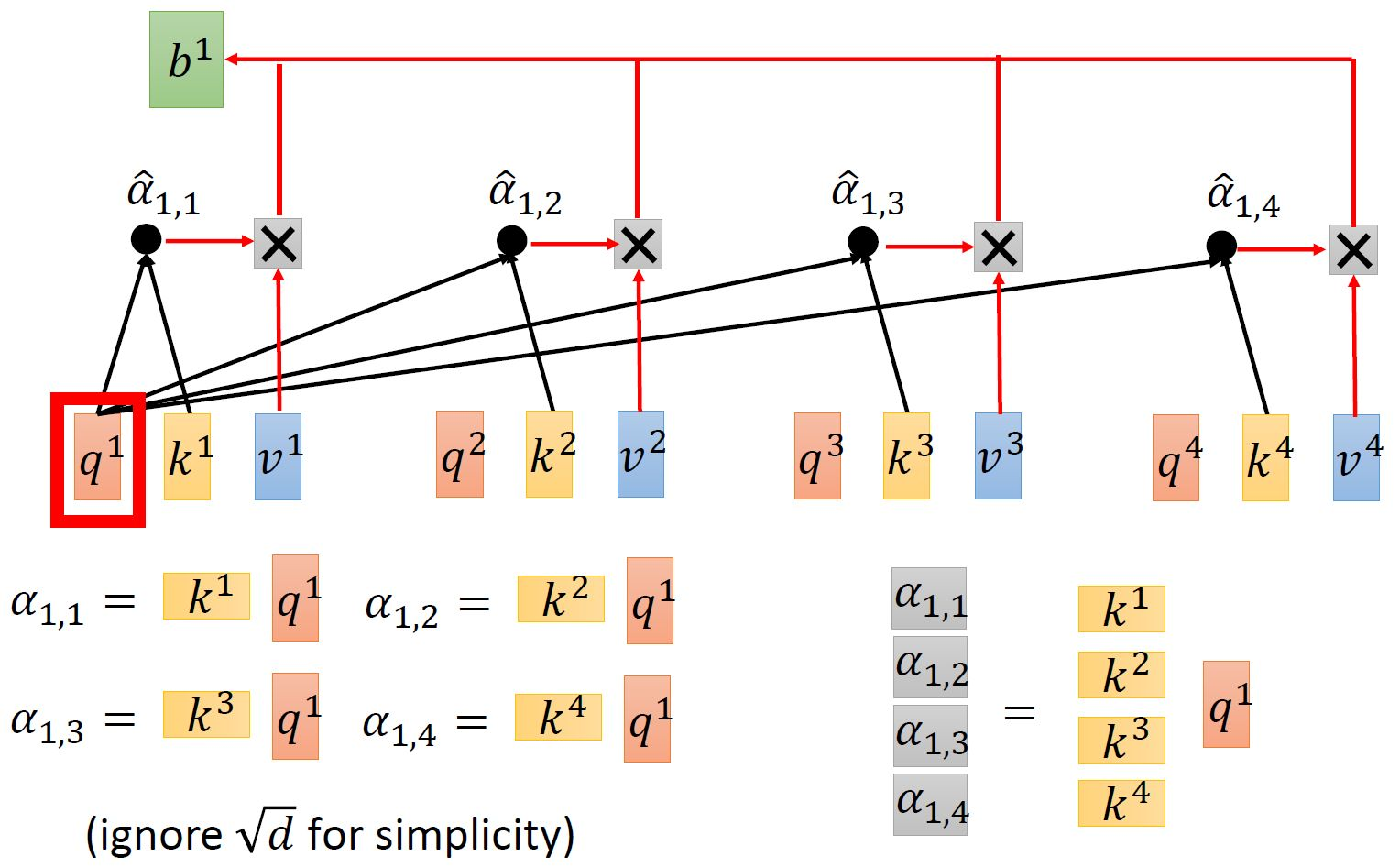

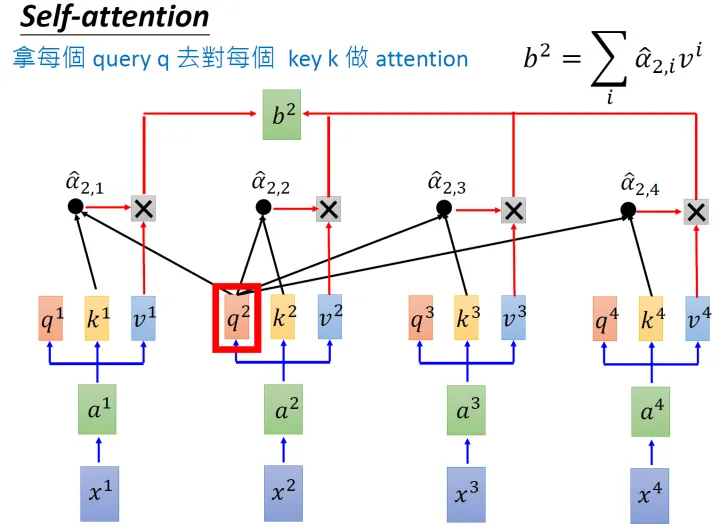

然后得到四个注意力值，使用softMax对其进行归一化，在完成归一化后，相应的权值与value值做乘法，再累加（本质上就是加权平均，让当前向量的value值与其他向量的value相关）

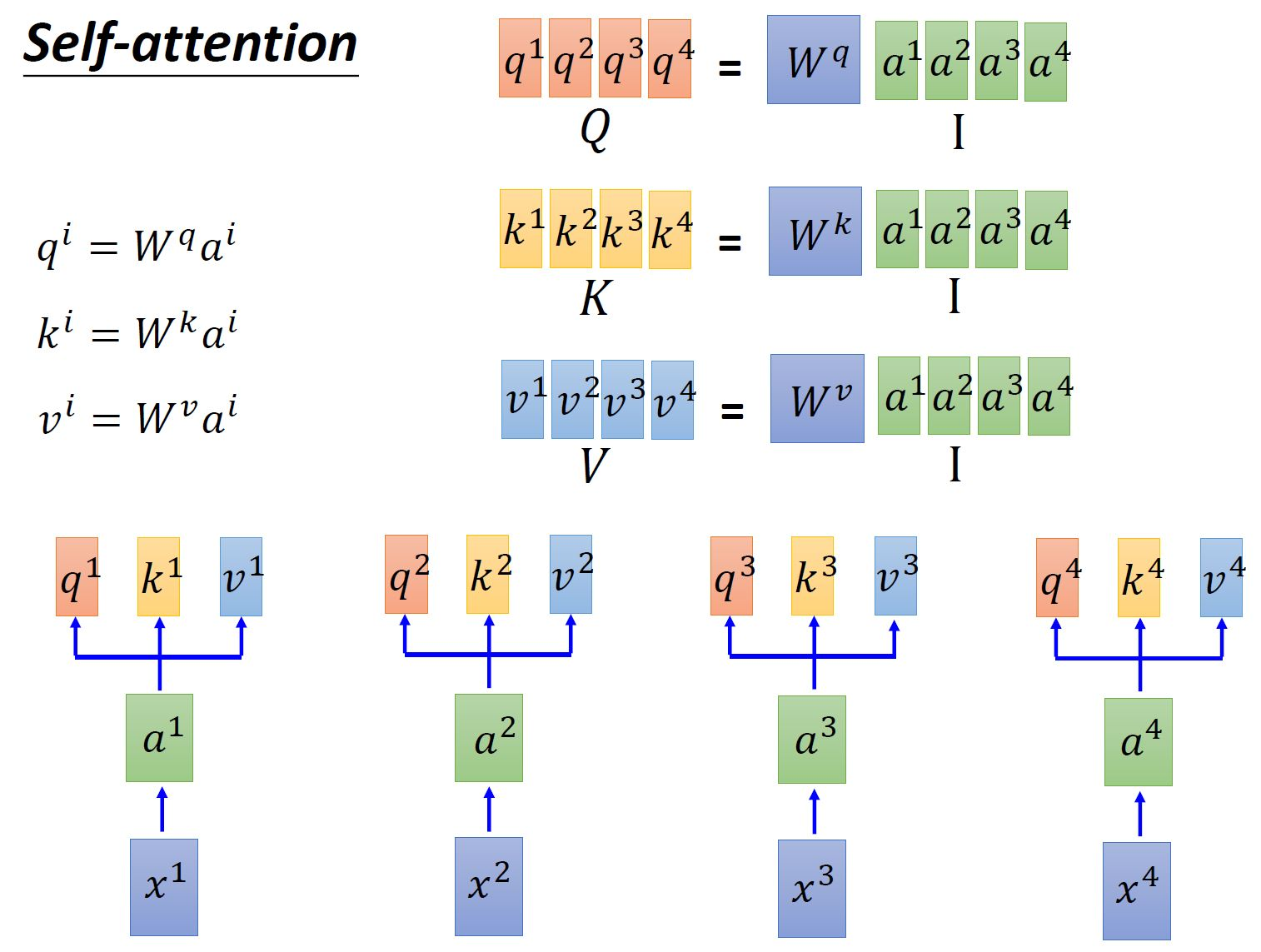

在此基础上实现并行计算：首先是完成嵌入编码，在此基础上在计算每一个向量的query、key、value值。嵌入编码直接和transformation矩阵做乘法得到（矩阵乘法，最后的值也是矩阵，但是在矩阵中的列向量对应的就是相应的qkv值）

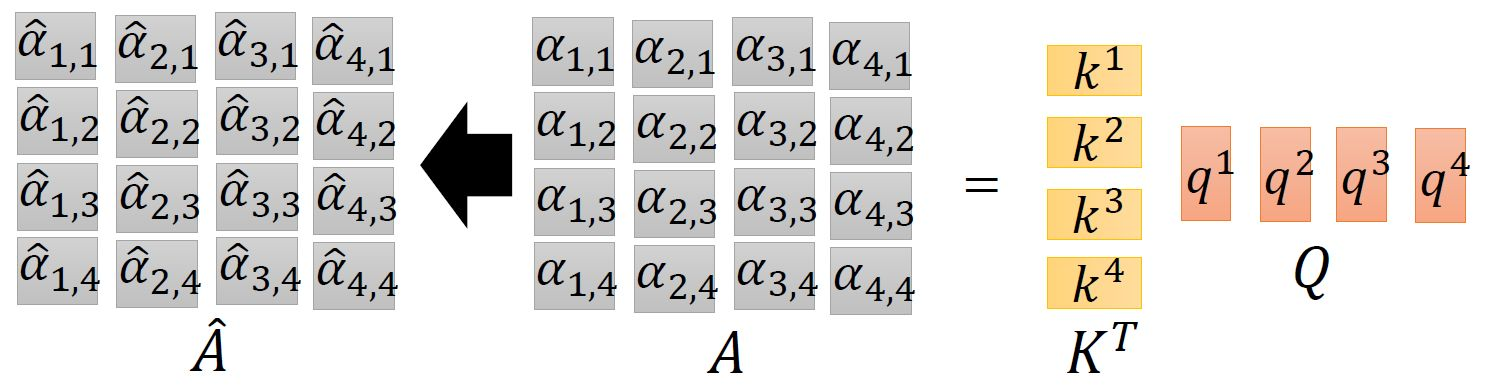

接下来就是query矩阵和key矩阵计算attention值，此处的计算方式是向量的内积。但是本质上还是基于矩阵运算实现，将key矩阵进行转转置即可。然后进行矩阵乘法，这样就能够计算出全部向量的注意力值（每个向量的注意力值本质上也是一个向量）

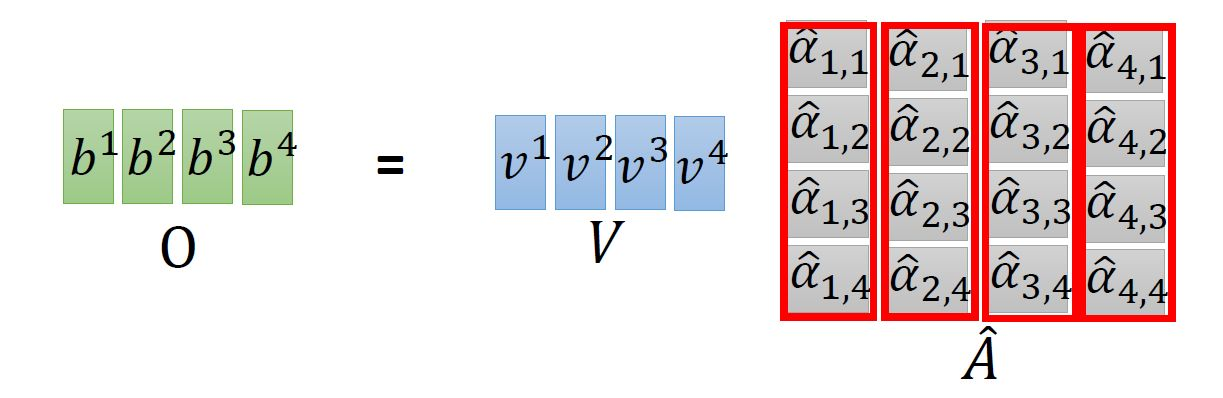

$\hat A=\text{softmax}(A)=K^T\cdot Q\\ O=V\cdot\hat A$

多头的自注意力机制

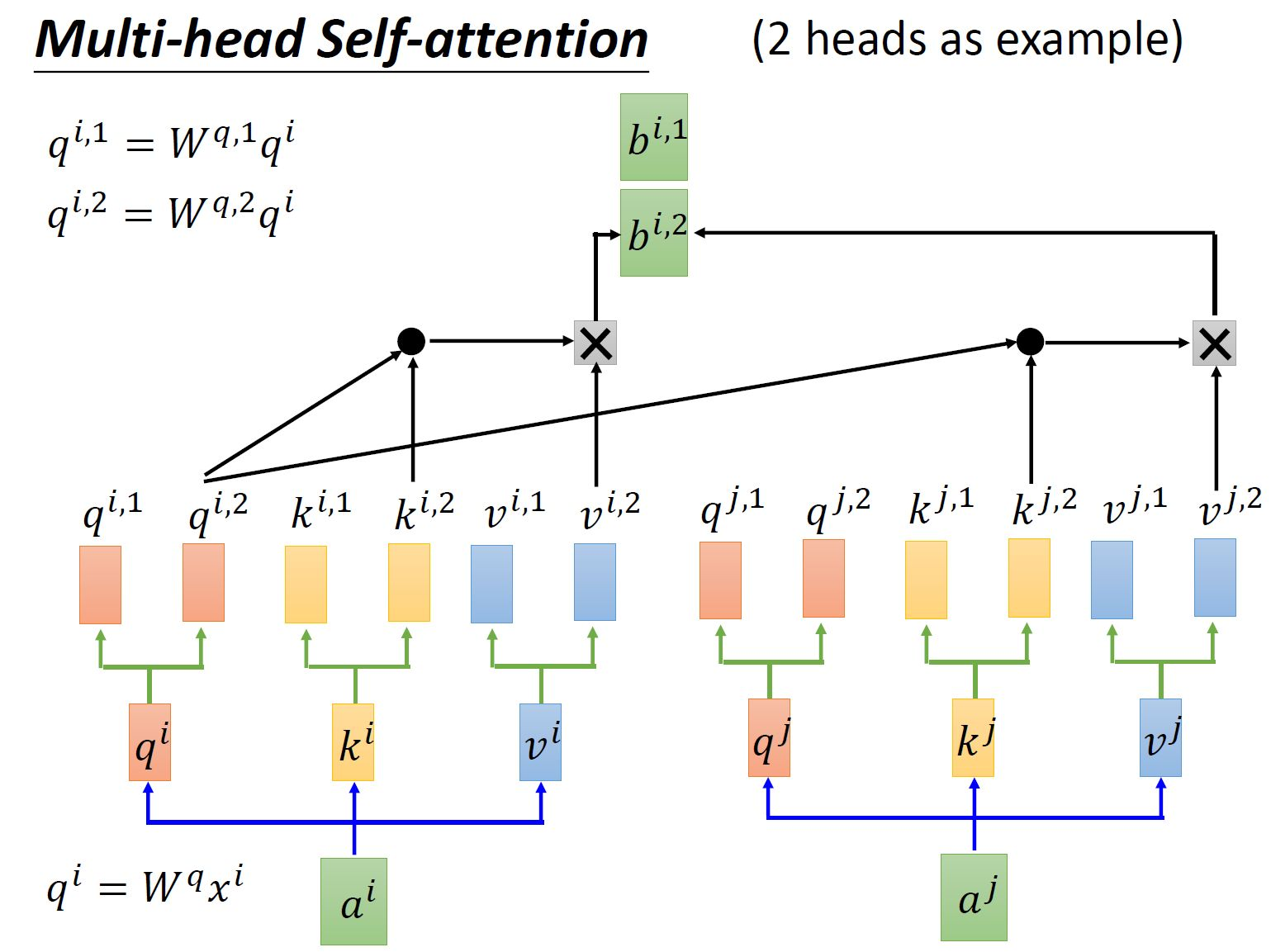

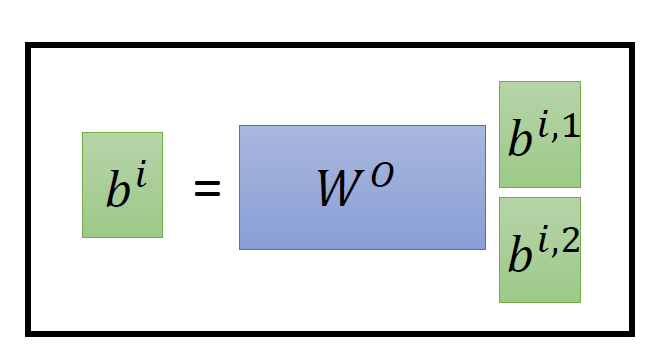

将上述的self-attention，扩展为两头计算，对于一个嵌入编码分别计算 $和$ 相同的key和value也如此计算，那么最后能够得到两个权重值 $和$ ，将两个权重值进行连接，然后再利用一个transformation矩阵去计算最终的 Multi-Head Attention矩阵

使用这种多头的注意力机制，就能够实现不同的关注，比如让其中一头的注意力机制更加关心全局信息，另外一头更加关注于局部信息。

位置编码

在上述实现中，将序列中每一个向量都是平等的对待的，并不包含相应的位置信息（在计算key value query时并有考虑相应的位置信息）

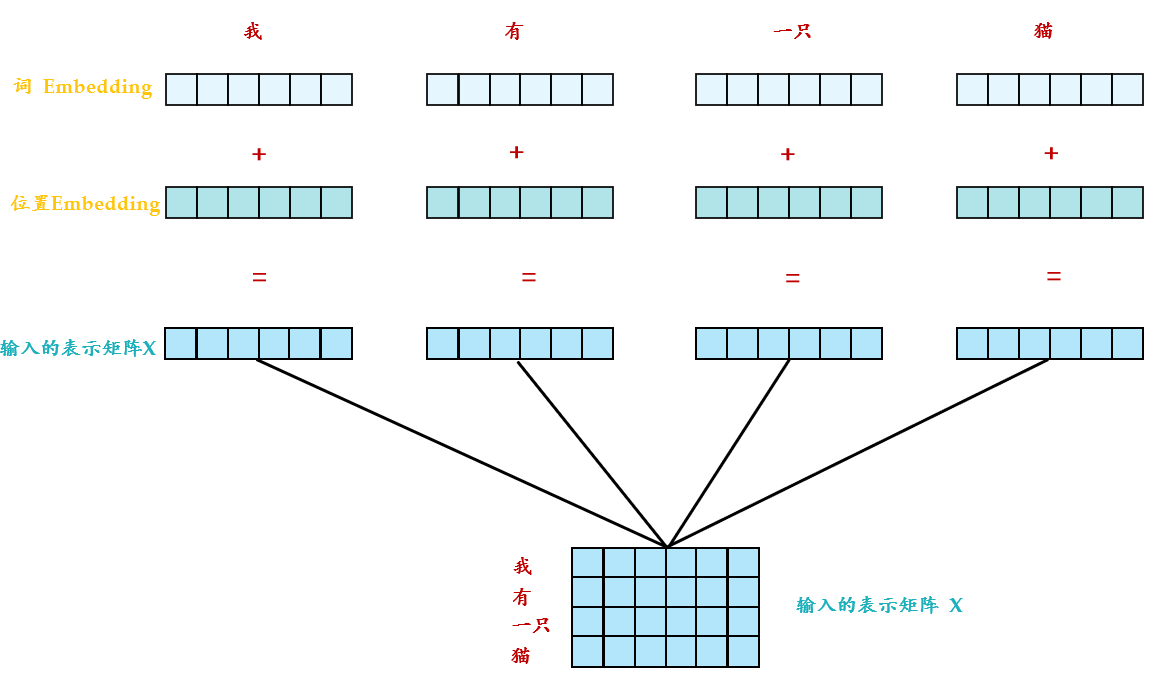

在每一个词向量处设定一个位置编码，将这个位置编码与词向量叠加作为新的嵌入编码作为模型的输入: （位置编码是人工设定的，基于公式计算得到）

采取相加而没有采取concat的原因在于：对于采取concat的方式，为保持模型输入的维度必然需要与transformation矩阵做乘法，在做完乘法后实际上也就转化为了相加的形式：

$W\cdot x_p^i=[W^I,W^P]\cdot\begin{bmatrix}x^i\\ p^i\end{bmatrix}=W^I\cdot x^i+W^P\cdot p^i=a^i+e^i$

位置编码的实现方式：

$\begin{aligned}P E_{(pos,2i)}&=sin(pos/10000^{2i/d_{model}})\\ P E_{(pos,2i+1)}&=cos(pos/10000^{2i/d_{model}})\end{aligned}$

pos是单词的位置，i是Positional Encoding的维度，取值范围是：对于第一个位置上的向量进行位置编码的结果为：

$PE(1)=[sin(1/10000^{0/512}),cos(1/10000^{0/512}),sin(1/10000^{2/512}),cos(1/10000^{2/512})...]$

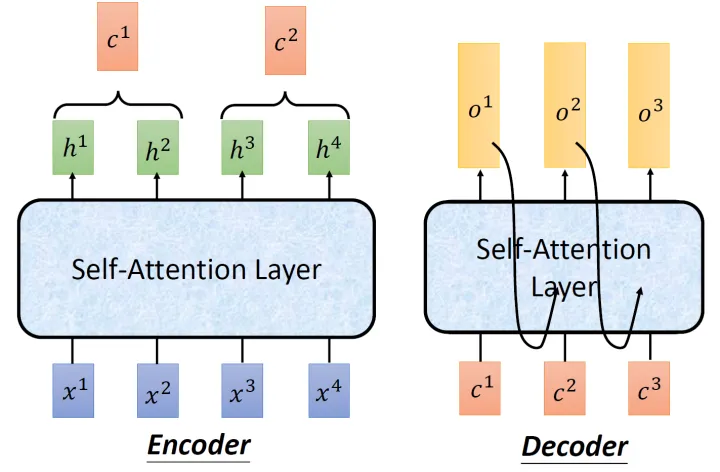

使用self-attention替代encoder-decoder中的RNN：

将这种自注意力机制应用于图像处理，也就是在处理当前像素时，可计算整张图像的attention值，原本的固定的CNN的感受野，转变到现在的自学习的感受野。

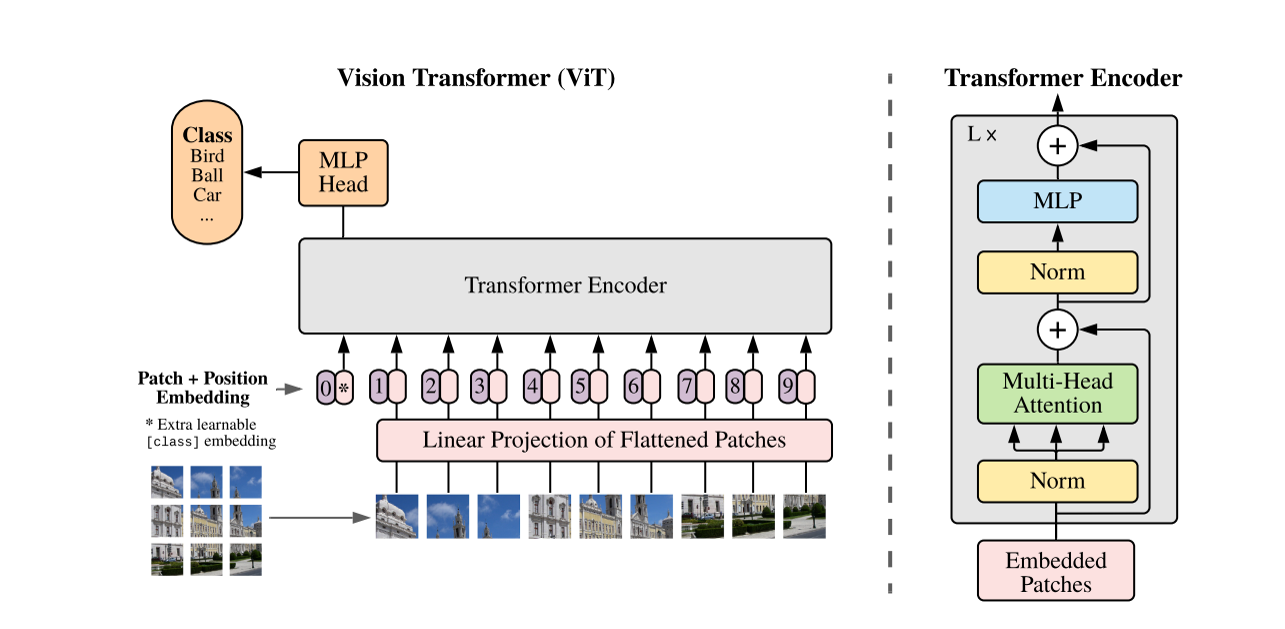

transformer的总体架构

encoder部分

在上述框架中encoder部分，绿色的block总计有n个，并且编码的方式为（FFN是一个前馈网络）：

$O_1=\operatorname{Layer}\operatorname{Normalization}(I+\operatorname{Multi-head Self-Attempt}(I))\\O_2=\operatorname{Laysr}\operatorname{Normalization}(O_1+\operatorname{Feed}\operatorname{Forward}\operatorname{Network}(O_1))\\ \\ \operatorname{Black}(I)=O_2\\\mathrm{Encoder}(I)=\mathrm{Black}(\dots\mathrm{Black}(\mathrm{Black(I)}))\\ N\ times$

decoder阶段

在decoder阶段，绿色的block部分依旧会重复N次，Masked Multi-Head Self-attention，masked的意思是使attention只会attend on已经产生的sequence。

decoder的输出是，对应i位置的输出词的概率分布。

在transformer中的encoder过程是能够实现并行计算的，但是在decoder阶段并不能进行并行计算。需要按照RNN的方式去进行处理。（实际上只有在测试阶段才会采取RNN的方式去进行处理，在训练阶段通过mask的方式依旧是在进行并行运算的。）

包含两个 Multi-Head Attention 层。
第一个 Multi-Head Attention 层采用了 Masked 操作。
第二个 Multi-Head Attention 层的Key，Value矩阵使用 Encoder 的编码信息矩阵进行计算，而Query使用上一个 Decoder block 的输出计算。
最后有一个 Softmax 层计算下一个翻译单词的概率(上述条件是对每一个decoder层都成立的)

此处的mask操作，为的是在翻译的过程，处理第i个单词时只能使用与第i个以及它之前的信息，在self-attention的基础上加入了一个mask操作。

在上图的实现方式中：

输入矩阵包含 “\< Begin > I have a cat” (0, 1, 2, 3, 4) 五个单词的表示向量，Mask是一个 5×5 的矩阵。在Mask可以发现单词 0 只能使用单词 0 的信息，而单词 1 可以使用单词 0, 1 的信息，即只能使用之前的信息。
得到 Attention矩阵，此时先不急于做softmax的操作，而是先于一个 Mask矩阵相乘，使得attention矩阵的有些位置归0，得到Masked Attention矩阵。Mask矩阵是个下三角矩阵，想在计算矩阵的某一行时，只考虑它前面token的作用。即：在计算第一行时，刻意地把矩阵第一行的后面几个元素屏蔽掉，只考虑。在产生have这个单词时，只考虑 I，不考虑之后的have a cat，即只会attend on已经产生的sequence，这个很合理，因为还没有产生出来的东西不存在，就无法做attention。
Masked Attention矩阵进行 Softmax，每一行的和都为 1。但是单词 0 在单词 1, 2, 3, 4 上的 attention score 都为 0。得到的结果再与矩阵相乘得到最终的self-attention层的输出结果
将多头注意力机制的结果进行concat，做线性变换输出最终的结果。

注：第2个Multi-Head Self-attention的query来自第1个Self-attention layer的输出，key、value来自Encoder的输出

通常将key、value视为句子/图片的内容信息，将query视为一种引导信息（那么在decoder中，这种引导信息的来源就是已经完成翻译的词向量）

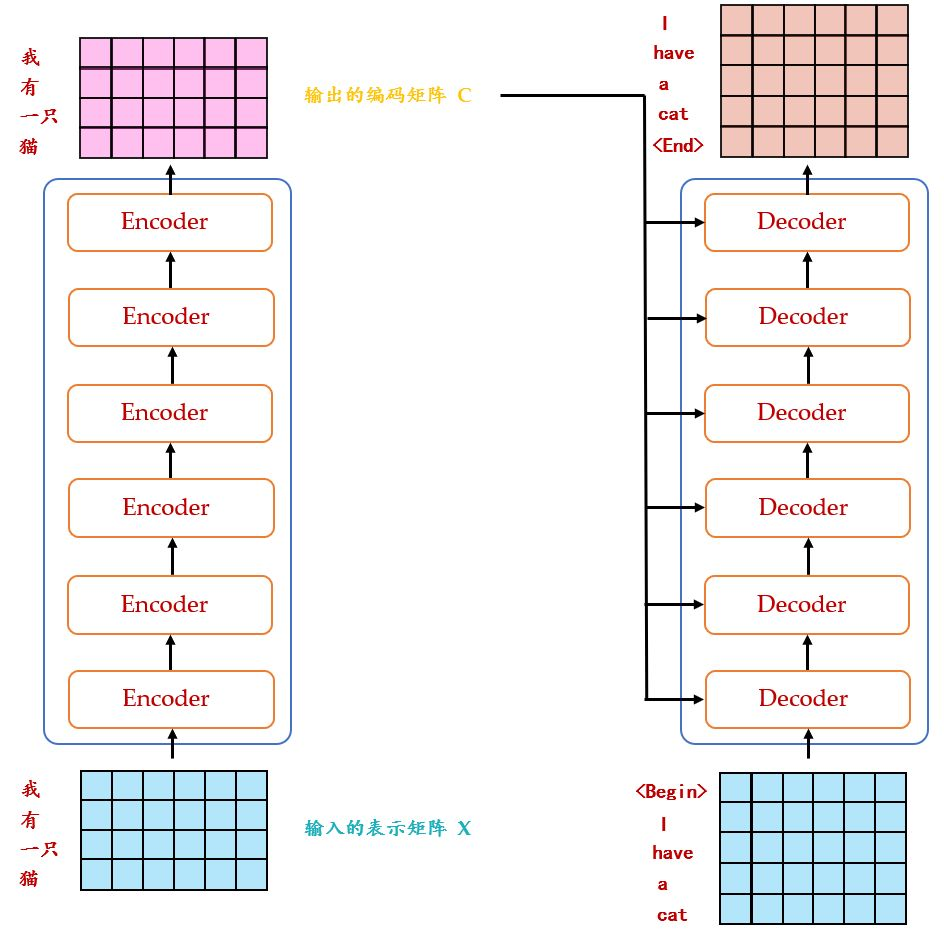

最后得到transformer的总体结构：
